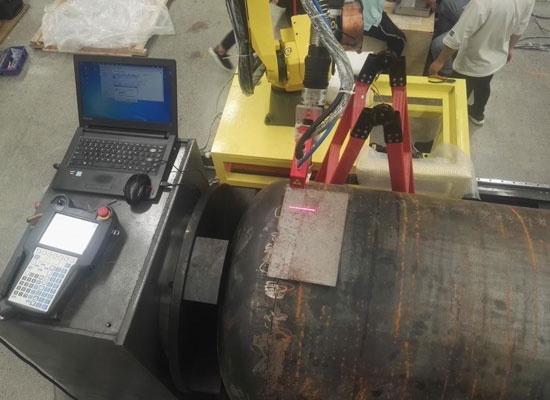

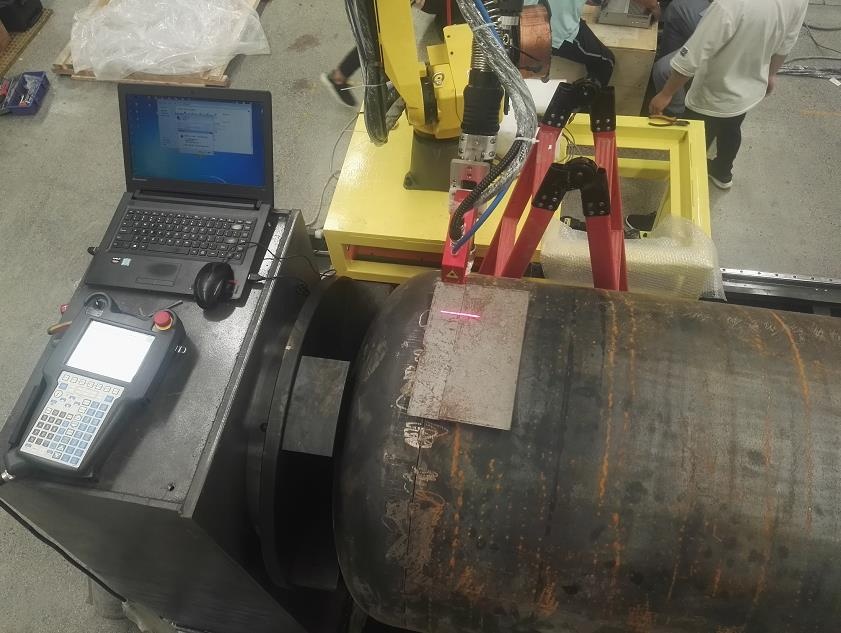

罐体焊接事情站包括机械人焊接系统，，，机械人行走轨道，，，伺服变位系统以及激光焊缝跟踪系统。。顺应罐体焊接规模：直径600-1200mm，，，长度600-6000mm。。计划接纳单边地轨发动焊接机械人行走，，，同时变位机发动工件旋转，，，以包管焊接差别尺寸的工件和差别位置的焊缝。。计划接纳激光焊缝跟踪功效，，，通过激光视觉焊缝跟踪系统的跟踪功效获取焊缝的位置信息，，，实时纠正误差值，，，包管焊接精度和质量。。
适合材质：碳钢，，，不锈钢，，，铝合金等
焊接方法：二保焊适用工件外径：Φ600～Φ1200mm
适用工件长度：600-6000mm重复定位精度：±0.08mm
①、简朴易操作,24小时无人化生产
②、协调的伺服变位机和焊枪姿态，，，制品一致性好
③、焊接运行速率可调解, 焊接质量稳固
接纳更高级的伺服控制系统，，，焊接节奏可凭证差别工件调解，，，镌汰工件焊接变形量。。事情站配备自动送丝装置及清枪剪丝系统，，，有用的阻止了因焊枪梗塞、焊丝状态不良造成的焊瘤、气孔、夹渣等问题，，，能够包管平稳、匀称的焊接质量。。
④、一流的伺服系统和运动控制系统组成，，，顺应性强
⑤、提供交钥匙工程, 提供远程和上门手艺效劳
公司为新三板上市企业，，，具有完整的售后效劳系统。。产品部件尽可能标准化和？ ？？？？？榛？ ？？？？？傻谝皇奔湎煊突У男Ю托枨螅，提供远程或生产现场手艺效劳。。

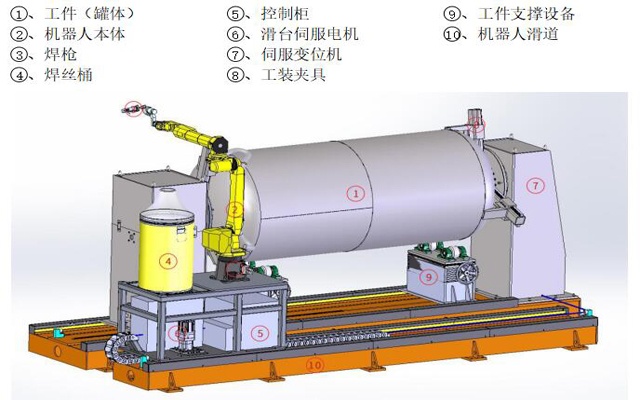

罐体焊接事情站由M-10iA/8L机械人、Artsen CM 500R焊接电源、定制焊接事情站、UNI300激光跟踪、定制电气控制系统等部分组成。。
2、辅助系统设置（通用型设置）：
柔性焊接系统——包括机械人焊接全关闭焊房及配备响应的排烟除尘系统
清枪剪丝系统——清枪站、剪丝机构和喷硅油单位三部分组成
自动送丝系统——自动送丝机、配套焊丝、送丝支架、送丝桶（盘）
电 控 系 统——通俗控制、PLC控制、DCS控制、外部控制器
其他设置系统——柔性组对工装夹具、卡具、机械人装置底座、站内布线
焊接事情站主要参数
|
焊接方法 |
二保焊 |
|
适用焊接形式 |
环焊缝，，，直焊缝 |
|
适用工件外径 |
Φ600～Φ1200mm |
|
变位机移动规模 |
600～4000mm |
|
适用工件壁厚 |
4.5mm |
|
适用工件总重 |
＜1500Kg |
|
情形温度规模 |
-10℃～+45℃ |
|
情形相对湿度 |
≤90%，，，不结露 |
|
三相电 |
AC380V士10%，，，50Hz士1Hz |
机械人参数
|
控制轴数 |
6 |
|
可搬运重量 |
8kg |
|
运动规模（x,y） |
2028mm 3709mm |
|
重复定位精度 |
±0.08 |
|
机构部重量 |
150kg |
|
装置方法 |
|
焊接电源参数
|
焊接电源 |
型号 |
Artsen CM 500C |
|
相数 |
- |
3相 |
|
控制方法 |
|
全数字 |
|
输入电压 |
V,Hz |
380Vac±25%（285-475V） |
|
输入频率 |
Hz |
30～80 |
|
输入容量 |
kVA |
24 |
|
给定电压规模 |
V |
12～45（精度0.1V） |
|
给定电流规模 |
A |
30～500 |
|
绝缘品级 |
|
H |
|
防护品级 |
|
IP23S |
|
形状尺寸（W*D*H） |
mm |
300*480*620 |
|
重量 |
kg |
52 |
激光跟踪器的主要手艺参数
|
型号 |
IL-UNI-300SA00 |
|
事情距离 |
240-320mm |
|
检测规模 |
±20 |
|
焊缝宽度 |
0.5～15 |
|
使用情形 |
-10～40℃ |
|
适合材质 |
碳钢，，，不锈钢，，，铝合金等 |

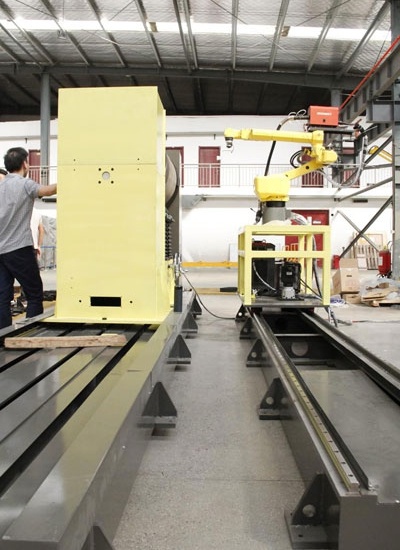

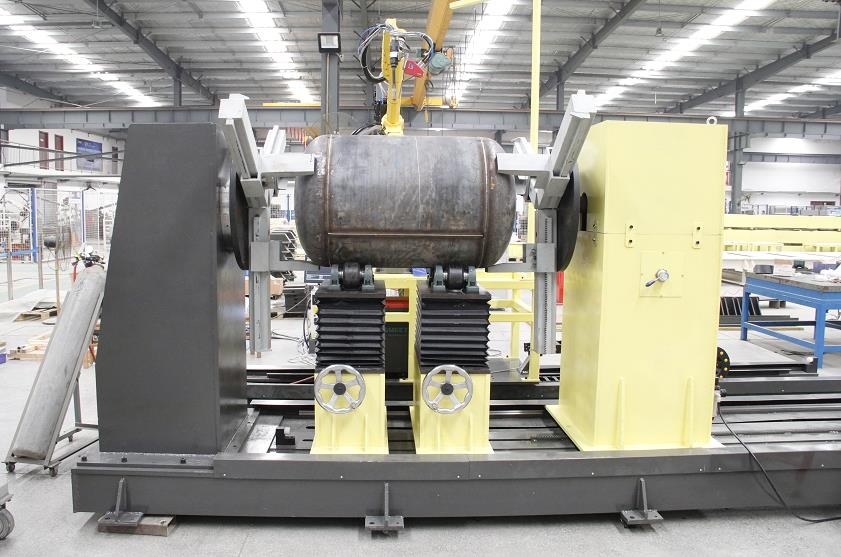

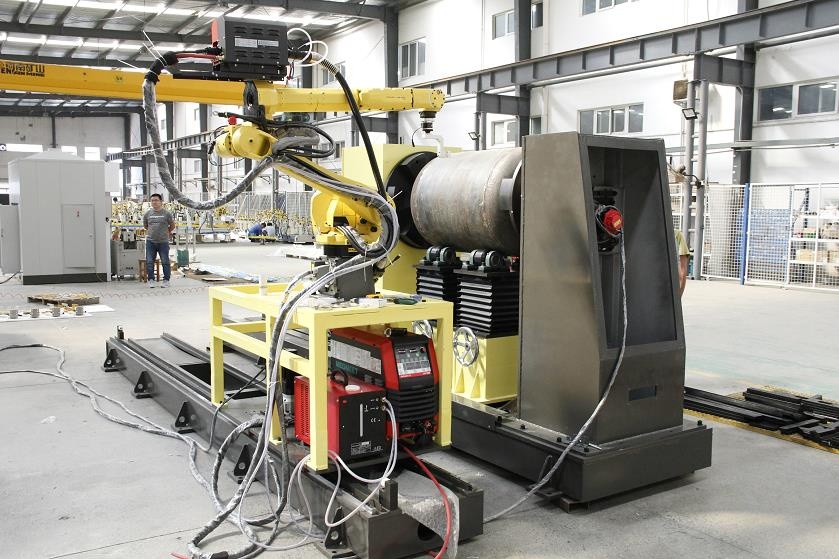

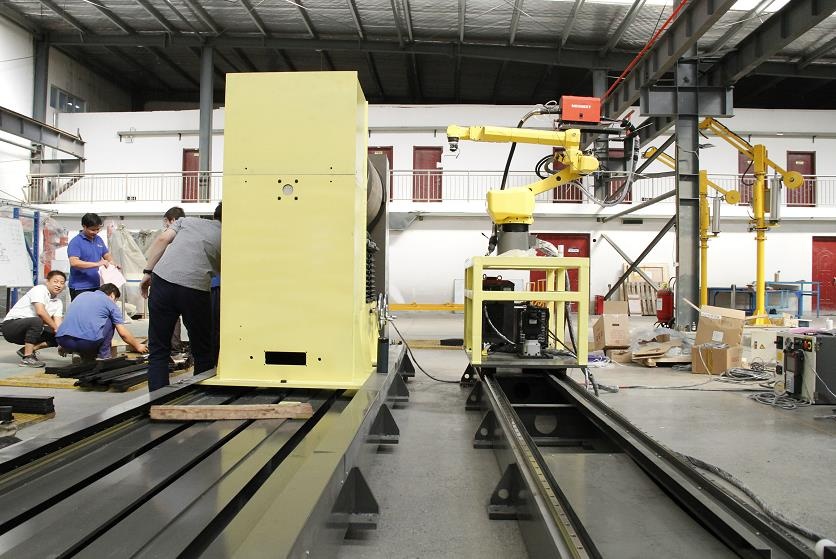

罐体智能焊接机械人事情站（案例图）
